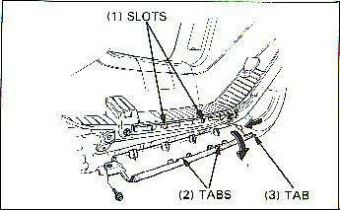

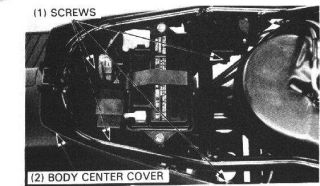

Die Technischen Informationen Inhalt: Ausbau des Hinterrades, Demontage der unteren Verkleidung,Demontage der Vorderen unteren Verkleidung, Demontage des vorderen Wartungsdeckels, Demontage vom Trittbrett und Demontage der Motorumrandung Ausbau des Auspuffes!Roller auf den Hauptständer stellen Zuerst die Seitenverkleidung demontieren.Danach Auspuffschraube Pos1 lockernUnd 4Stk Schrauben Pos2 heraus drehen und Schalldämpfer durch leichtes drehen nach unten ziehen. Ausbau des Hinterrades! Den rechten Stoßdämpfer Pos4 ausbauen, die Steckachsmutter Pos5 abschrauben und Schwinge Pos6 entfernen. Danach kann das Hinterrad von der Welle gezogen werden! Einbau in umgekehrter Reihenfolge, bei Montage des Auspuffes auf Dichtring achtgeben und mit Auspuff- Montagepaste einschmieren! Demontage der unteren VerkleidungDie Sitzbank entfernen und die Motorumrandung abbauen. Die Seitlichen Trittbrett Abdeckungen abschrauben und danach sind 4Stk Schrauben heraus zu drehen. Anschließend den Teil nach oben aushängen! Demontage der vorderen unteren VerkleidungAusbau nur für geübte Schrauber zu empfehlen!Zuerst den Wartungsdeckel entfernen und danach die Rauchglas Windschutzleisten demontieren. Motorumrandung, seitliche Trittbrett- Abdeckungen und untere Abdeckung weg nehmen! Erst danach kann dieses Teil ohne Mühe entfernt werden. Zusammenbau wie immer in umgekehrter Reihenfolge! Demontage des WartungsdeckelsDurch heraus drehen von 3 Schrauben leicht zu entfernen.Ist notwendig um Lautsprecher 10x10 einzubauen oder um Lenkkopflager einzustellen! Durch leichtes drehen noch oben kann man den Handbremszug besser ausfädeln! Demontage der seitlichen Trittbrett - VerkleidungSind in den seltensten fällen zu entfernen, nur wenn man die unteren Abdeckungen demontieren muss! Leider beim Einbau eines Radios im Kofferraum notwendig. Kabelbaum sollte unbedingt ordentlich verlegt und am Rahmen befestigt werden (Kabelbinder)! Demontage der MotorumrandungEs sind 4 Blechschrauben heraus zu drehen und nach vorne aus den Laschen aushängen!Helix Technik 02zu meiner Route 66 TourRoute 66Herzlich willkommen auf meiner neue HP ! Viel Spass beim stöbern!
H E L I X - Technik 02
