Service für die Helix (Ausgabe 1) Inhalt: Motorölwechsel, Ventilspiel einstellen, Getriebeöl wechseln, Luftfilter erneuern.

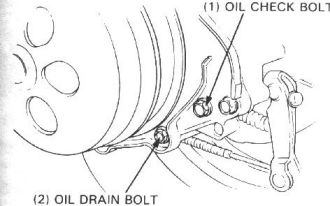

MotorölwechselSchraube Bild oben (1) nach links heraus drehen und Öl mit einem Gefäß (ca. 1Lt) auffangen. Danach Sieb Bild unten (1) ausbauen und mit Benzin reinigen, Dichtringe bei bedarf erneuern (bei mir sind Spezialringe für mehrmalige Verwendung erhältlich ) aber die Schrauben nicht zu fest anziehen (23Nm). Ölfüllmenge 0,8LtAblassschraube nicht zu fest anziehen! Ventilspiel einstellenSchaulochkappe (2) am Ventildeckel entfernen. Deckel vom Riemenantrieb abbauen. Kurbelwelle gegen Uhrzeigersinn drehen bis Körnermarke auf der Welle (Körnerpunkt) mit Spitzkerbe am Guss übereinstimmt.Danach Schrauben Bild 2 lockern und Hebel nach außen bewegen (voneinander weg) bis Widerstand spürbar wird.Danach Hebeln um ½ Strichskala zurück drehen und Schrauben wieder anziehen !Kappe montieren,Riemen auf Verschleiß prüfen und Deckel wieder montieren. GetriebeölwechselSchraube (2) heraus drehen und Öl ablassen und die obere Schrauben entfernen, wenn kein Öl mehr heraus rinnt kann die untere wieder Montiert werden (10Nm)! Danach über das obere Loch 0,15Lt Motoröl füllen und die Schraube wieder einsetzen (13Nm). Seitendeckel DemontageDie vier Schrauben heraus drehen und vorne beim Fußraster die Bodenplatte nach unten drücken, danach Seitenteil vom Roller weg ziehen. Danach hinten beim Schmutzfänger aushängen und Seitenteil von unten nach oben aushängen (Vorsicht Seitenteil hat      kleine Laschen!) Luftfilter erneuern5 Schrauben vom Luftfilterdeckel herausdrehen und Klammern entfernen. Luftfiltereinsatz kontrollieren, eventuell erneuern   (nicht reinigen !).Verletzungsgefahr des Gewebes bei zu starker Druckluft!

H E L I X - Wartung
